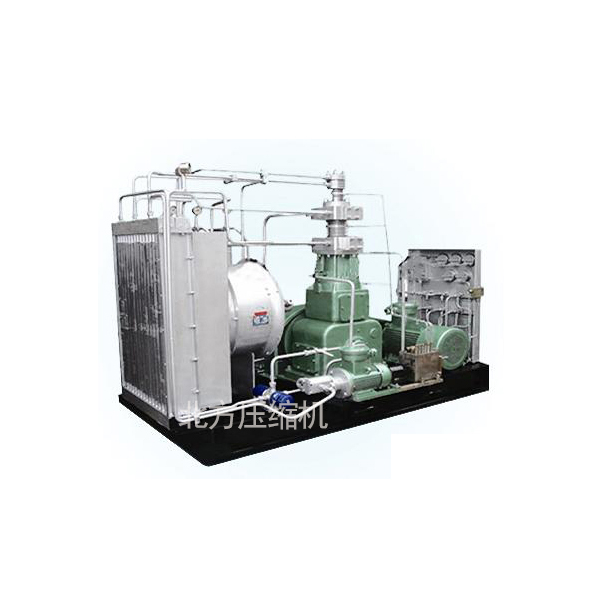

子站压缩机
2023/9/15
产品概述：
由管道输入天然气，在站内增压后直接或存入固定储气瓶组（井），为CNG汽车充装CNG的加气站。工艺系统组成：调压计量装置、脱硫和脱水装置、天然气压缩机、CNG储气设施、顺序控制装置、CNG加气设施、加气工艺设施的安全保护装置、电气装置、CNG管道及组成件等。
产品特性：
安全可靠——易损件采用专业产品，寿命达6000-8000小时。
环保节能——振动小，噪音低，运营成本经济。
结构多样化——可提供V型、D型等结构形式的产品。
自动化程度高——西门子PLC控制，ABB软启动（或变频），故障自动停机并声光报警。
应用范围：
单台储量气量：100-2000Nm3/h
驱动功率：45-280KW
进气压力：0.05-4.0Mpa
供电电源：电压为380V/220V
介质：天然气（符合《天然气》GB17820中规定的||类气质标准）
CNG系列压缩机主要技术参数
型 号
进气
压力
(Mpa)
排气
压力
(Mpa)
处理气量
(Nm3/h)
电机
功率
(KW)
冷却
方式
外形尺寸
L×W×H mm
V-0.5/20-250
2.0
25
630
75
水冷（风冷/混冷）
4500×2200×2000
V-0.7/22-210
2.2
21
960
132
4500×2200×2000
V-1.0/40-250
4.0
25
2450
200
4500×2200×2000
V-1.2/10-250
1.0
25
750
110
4500×2200×2000
V-1.5/3-250
0.3
25
360
75
4500×2200×2000
V-2/3-250
0.3
25
480
90
4500×2200×2000
V-2.5/3-250
0.3
25
600
132
4500×2200×2000
V-3/1-250
0.1
25
350
90
4500×2200×2000
V-2/（10-16）-250
1.0~1.6
25
1320~2000
280
4500×2200×2000
DW-2.5/6-250
0.6
25
1000
160
4500×2200×2000
DW-3/3-250
0.3
25
680
160
4500×2200×2000
DW-4/1-250
0.1
25
450
110
4500×2200×2000
VFD-0.28/（30-200）-250
3.0~20
25
525~1430
75
4500×2200×2000
VFD-0.32/（30-200）-250
3.0~20
25
600~1700
90
4500×2200×2000
VFD-0.36/（30-200）-250
3.0~20
25
680~2210
110
4500×2200×2000
D-3.45/(1-3)-250
0.1-0.3
25
410-620
160
4100×3800×2200
V-3.2/(3-5)-250
0.3-0.5
25
760-1150
220
6200×2425×2400
D-1.95/(6-12)-250
0.6-1.2
25
820-1520
220
5000×3400×2400
D-3.5/(7-10)-250
0.7-1.0
25
1680-2310
355
6500×4200×2400
VF-2/(10-16)-250
1.0-1.6
25
1320-2000
280
5500×2400×2200
DFD-1.4/(13-17.5)-250
1.3-1.75
25
1170-1550
200
5500×3400×3600
